Ubiquiti UniFi Dream Machine Pro (UDM-PRO) – NAT deaktivieren

Die Ubiquiti UniFi Dream Machine Pro (UDM-PRO) bietet ein gutes Preis-Leistungs-Verhältnis, weshalb sie oft im Privatgebrauch oder in kleinen Firmen zum Einsatz kommt. Idealerweise wird das Gerät direkt oder über ein Modem mit dem Internet verbunden. Hierfür stehen an der UDM-PRO die beiden WAN-Ports 9 (RJ45) und 10 (SFP) zur Verfügung. Auf beiden Ports ist die Network Address Translation (NAT) standardmäßig aktiviert. Innerhalb der Konfigurationsoberfläche besteht keine Möglichkeit NAT zu deaktivieren.

Falls die UDM-PRO unter bestimmten Voraussetzungen hinter einem Router, z.B. einer FRITZ!Box betrieben werden muss, dann hat man zwangsweise den Nachteil von doppeltem NAT. In vielen Fällen kann dieses Setup ohne weitere Einschränkungen genutzt werden. Doppeltes NAT führt aber oftmals bei Onlinespielen, Xbox, PlayStation und Co zu Problemen. Diese Probleme können jedoch behoben werden, indem die UDM-PRO in der FRITZ!Box als “Exposed Host” konfiguriert wird. Das doppelte NAT ist dann aber trotzdem noch vorhanden.

Lange Rede kurzer Sinn: In diesem Artikel möchte ich euch zeigen, wie ihr NAT auf den WAN-Ports der UDM-PRO deaktivieren könnt.

SSH aktivieren und verbinden

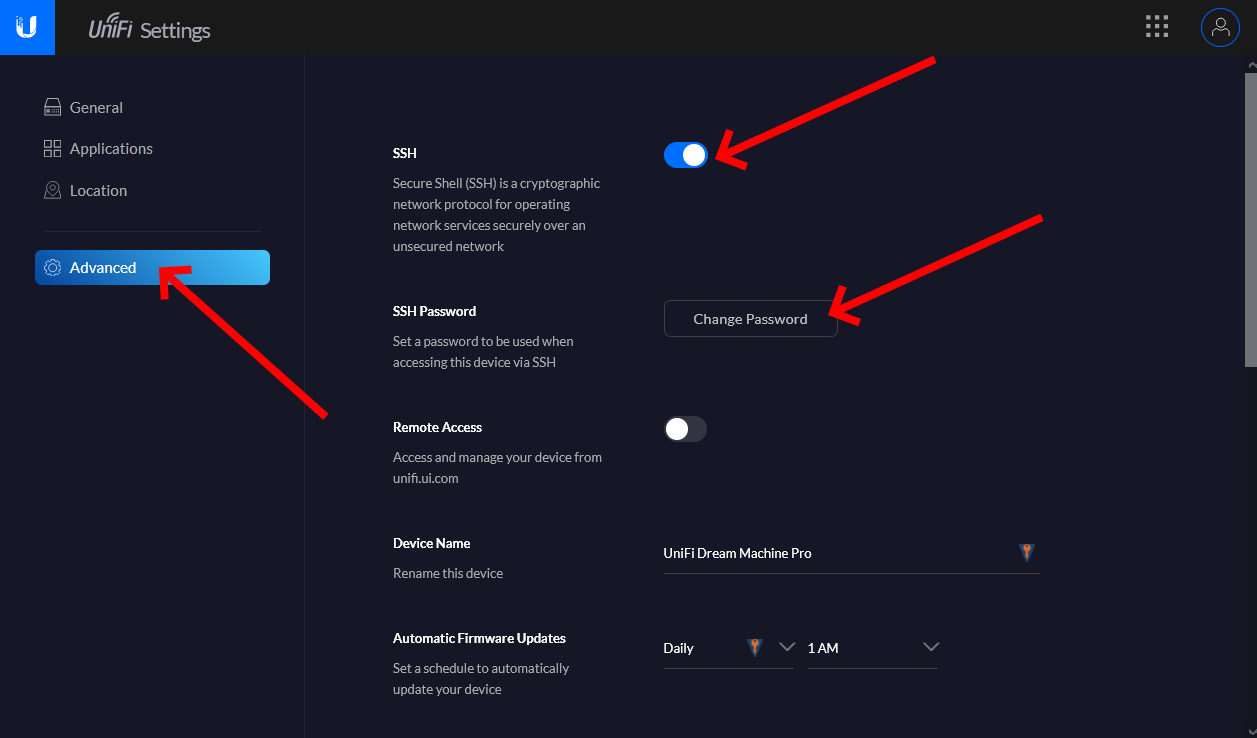

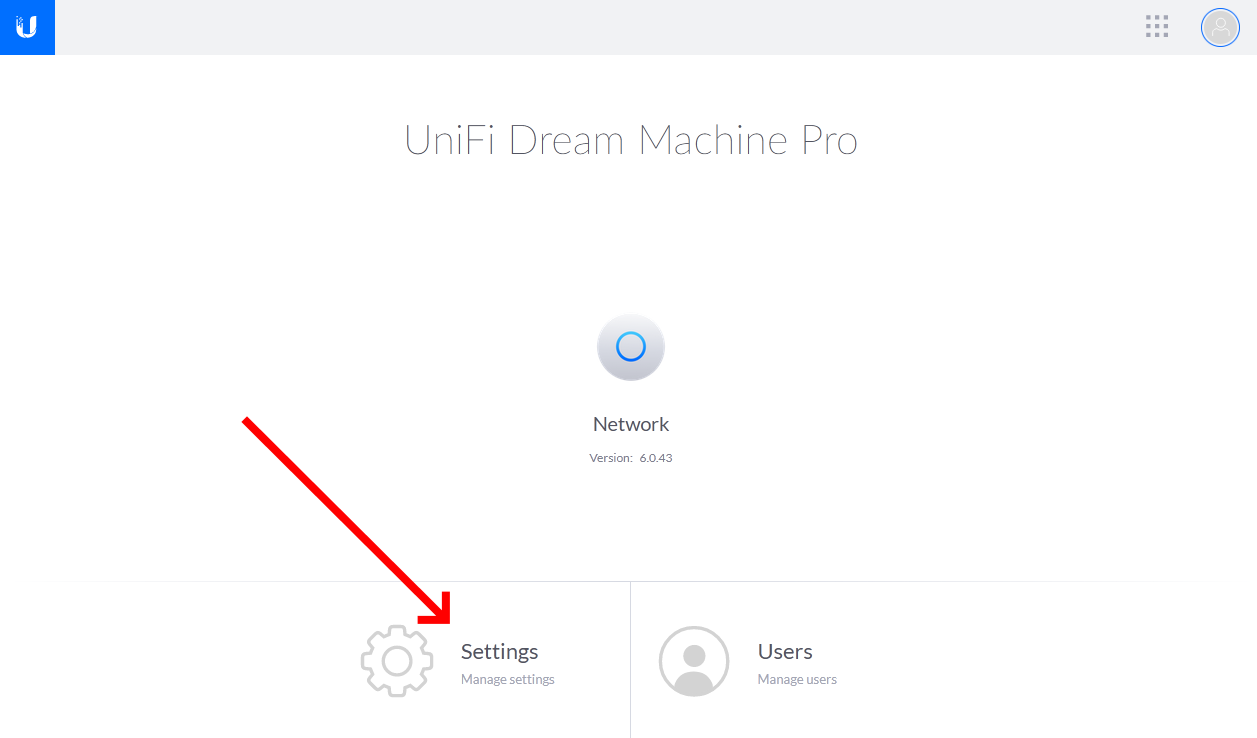

Zunächst müsst ihr den SSH-Zugang aktivieren und ein Passwort setzen. Dies erfolgt über die Einstellungen der UDM-PRO unter dem Punkt “Adcanced”.

Anschließend könnt ihr euch z.B. mit PuTTY via SSH auf die UDM-PRO verbinden. Der Username ist “root”.

Mit folgendem Befehl können wir die aktuelle NAT-Konfiguration einsehen:

xtables-multi iptables -t nat -L UBIOS_POSTROUTING_USER_HOOK -v --line-number

Standardmäßig sieht die NAT-Konfiguration folgendermaßen aus:

Chain UBIOS_POSTROUTING_USER_HOOK (1 references)
num pkts bytes target prot opt in out source destination
1 0 0 MASQUERADE all -- any eth8 anywhere anywhere /* 00000001095327760591 */
2 0 0 MASQUERADE all -- any eth9 anywhere anywhere /* 00000001095327760592 */

Hier ist ersichtlich, dass auf Port 9 (eth8) und Port 10 (eth9) NAT aktiviert ist.

“UDM / UDMPro Boot Script” installieren

Voraussetzung für das Deaktivieren von NAT ist das “UDM / UDMPro Boot Script“, welches auch nach einem Neustart oder Firmwareupdate bestehen bleibt.

Für die Installation wird das Boot Script heruntergeladen und installiert. Je nach Firmware Version müsst ihr entweder das Skript für 1.x oder 2.x wählen.

curl -fsL "https://raw.githubusercontent.com/unifi-utilities/unifios-utilities/HEAD/on-boot-script/remote_install.sh" | /bin/sh

Dieser Befehl ist für Versionen ab 2.4.x:

curl -fsL "https://raw.githubusercontent.com/unifi-utilities/unifios-utilities/HEAD/on-boot-script-2.x/remote_install.sh" | /bin/sh

NAT deaktivieren

Jetzt könnt ihr eigene Shell Scripte in “/mnt/data/on_boot.d” hinterlegen, die bei jedem UDM-PRO Start bzw. Reboot ausgeführt werden.

cd /mnt/data/on_boot.d

Dort erstellt ihr euer Skript zur Deaktivierung von NAT:

touch /mnt/data/on_boot.d/delete-nat.sh

Das Skript bekommt folgenden Inhalt:

#!/bin/sh

# Check if script runs directly after boot. If so, wait for 10 seconds.
uptimeMinutes=`cat /proc/uptime | awk '{print $1}'`
if [ ${uptimeMinutes::-3} -lt 300 ]
	then
		logger NAT-Script: Script zum 1. Mal nach Boot ausgefuehrt
		sleep 10
	else
		logger NAT-Script: Script via Cron-Job ausgefuehrt
fi


# Check if default NAT rules exist
if iptables -t nat -S UBIOS_POSTROUTING_USER_HOOK | grep -e "UBIOS_POSTROUTING_USER_HOOK -o eth8 -m comment --comment 00" -e "UBIOS_POSTROUTING_USER_HOOK -o eth9 -m comment --comment 00" > /dev/null
	then
		xtables-multi iptables -t nat -D UBIOS_POSTROUTING_USER_HOOK 1
		if iptables -t nat -S UBIOS_POSTROUTING_USER_HOOK | grep -e "UBIOS_POSTROUTING_USER_HOOK -o eth8 -m comment --comment 00" -e "UBIOS_POSTROUTING_USER_HOOK -o eth9 -m comment --comment 00" > /dev/null
			then
				xtables-multi iptables -t nat -D UBIOS_POSTROUTING_USER_HOOK 1
				if iptables -t nat -S UBIOS_POSTROUTING_USER_HOOK | grep -e "UBIOS_POSTROUTING_USER_HOOK -o eth8 -m comment --comment 00" -e "UBIOS_POSTROUTING_USER_HOOK -o eth9 -m comment --comment 00" > /dev/null
					then
						logger NAT-Script: NAT-Regel gefunden, Loeschen nicht erfolgreich \(Fehler!\)
					else
						logger NAT-Script: NAT-Regel gefunden und geloescht
				fi
			else
				logger NAT-Script: NAT-Regel gefunden und geloescht
		fi
	else
		logger NAT-Script: Keine NAT-Regel vorhanden
fi


# Check if cron job exists
if ls /etc/cron.d/delete-nat > /dev/null 2>&1
	then
		logger NAT-Script: Cron-Job vorhanden
	else
		echo "*/15 * * * * /mnt/data/on_boot.d/delete-nat.sh" > /etc/cron.d/delete-nat
		logger NAT-Script: Cron-Job nicht vorhanden und erstellt
		/etc/init.d/crond restart
fi

Das Skript muss anschließend noch ausführbar gemacht werden:

chmod +x delete-nat.sh

Bei Bedarf könnt ihr das Skript direkt starten und prüfen, ob es funktioniert.

sh delete-nat.sh

Eine Überprüfung mit

xtables-multi iptables -t nat -L UBIOS_POSTROUTING_USER_HOOK -v --line-number

zeigt, dass beide NAT-Regeln entfernt wurden:

Chain UBIOS_POSTROUTING_USER_HOOK (1 references)
num pkts bytes target prot opt in out source destination

Das Logging des Skripts könnt ihr folgendermaßen einsehen:

grep NAT /var/log/messages

Statische Route in der FRITZ!Box

Standardmäßig ist das FRITZ!Box Subnetz 192.168.178.0/24 und das Netz der UDM-PRO 192.168.1.0/24.

Damit Clients aus dem UDM-PRO-Subnetz auf das Internet oder die FRITZ!Box zugreifen können, wird noch eine statische Route auf der FRITZ!Box benötigt.

Diese könnt ihr unter “Heimnetz –> Netzwerke –> Netzwerkeinstellungen” anlegen. Dazu ganz nach unten scrollen und auf den Button “IPv4-Routen” klicken (siehe Bild).

Dort erstellt ihr eine neue Route und gebt folgende Daten ein:

• Netzwerk: das Netz der UDM-PRO, standardmäßig 192.168.1.0
• Subnetzmaske: die Subnetzmaske des vorher eingetragenen Netzes, standardmäßig 255.255.255.0
• Gateway: die Adresse der UDM-PRO im FRITZ!Box Subnetz, diese kann unter “Heimnetzwerk” in Erfahrung gebracht werden

Mit Klick auf “Übernehmen” ist dieser Schritt erledigt.

Optional: Firewall-Regel in der UDM-PRO

Dieser Schritt ist nur notwendig, wenn ihr vom Subnetz der FRITZ!Box auf ein Subnetz “hinter” der UniFi Dream Machine Pro zugreifen möchtet. Anders herum funktioniert es ohne weitere Konfiguration.

Die Kommunikation wird nämlich noch durch die Firewall der UDM-PRO blockiert. Um dies zu ändern, muss eine neue Regel erstellt werden. Zunächst muss der UniFi Network Controller auf der UDM-PRO geöffnet werden. Anschließend unter “Einstellungen –> Security –> Internet Threat Management –> Firewall” auf den Button “Create new Rule” klicken.

Exemplarisch habe ich jeglichen Traffic aus dem Subnetz der FRITZ!Box freigegeben. Sofern möglich solltet ihr die Freigabe jedoch spezifischer gestalten, z.B. auf einzelne IP-Adressen einschränken und nicht ganze Subnetze freigeben.
